产品中心

按材料选型

根据导体性能、线径范围与强度要求，快速进入对应产品系列。

普通自粘线

标称直径（mm）	导体极限偏差（mm）	绝缘最小厚度（mm）	自粘最小厚度（mm）	最大外径（mm）	室温最小击穿电压（V）	最小伸长率（%）	直流电阻（Ω/m，20℃）	参考重量（g/km）
0.02	±0.001	0.002	0.001	0.026	120	7	48.97～59.85	2.8
0.025	±0.001	0.003	0.002	0.034	150	8	31.34～38.31	4.37
0.03	±0.001	0.003	0.003	0.042	190	9	21.77～26.60	6.29
0.033	±0.001	0.004	0.003	0.045	225	9	18.05～21.93	7.61
0.035	±0.001	0.004	0.003	0.049	225	9	16.04～19.49	8.55
0.04	±0.001	0.004	0.004	0.055	250	10	12.28～14.92	11.18
0.045	±0.002	0.005	0.004	0.062	275	10	9.705～11.79	14.15
0.05	±0.002	0.005	0.005	0.068	300	10	7.922～9.489	17.48
0.055	±0.002	0.006	0.005	0.075	325	10	6.548～7.843	21.15
0.06	±0.002	0.006	0.005	0.081	375	12	5.562～6.53	25.17
0.065	±0.002	0.007	0.006	0.088	425	13	4.667～5.711	29.54
0.07	±0.002	0.007	0.006	0.093	700	13	4.05～4.890	34.28
0.075	±0.003	0.007	0.007	0.102	800	14	3.547～4.235	39.35
0.08	±0.003	0.007	0.007	0.105	800	14	3.133～3.703	44.7

可左右滑动查看全部数据

高张力铜包铝自粘线

标称直径（mm）	导体极限偏差（mm）	绝缘层最小厚度（mm）	自粘层最小厚度（mm）	最大外径（mm）	室温最小击穿电压（V）	最小伸长率（%）	最小抗拉强度（g）	直流电阻（Ω/m，20℃）
0.03	±0.001	0.003	0.003	0.045	70	2	14	38.95±5%
0.035	±0.001	0.004	0.004	0.05	100	2	18	28.62±5%
0.038	±0.001	0.004	0.004	0.055	100	2	21	21.69±5%
0.04	±0.001	0.004	0.004	0.057	100	2	25	20.48±5%
0.045	±0.001	0.005	0.004	0.063	700	3	31	17.31±5%
0.05	±0.002	0.005	0.005	0.07	700	3	38	14.03±5%
0.055	±0.002	0.006	0.005	0.076	700	4	48	12.60±5%
0.06	±0.002	0.006	0.005	0.081	700	4	57	9.74±5%
0.07	±0.002	0.007	0.006	0.093	700	4	77	7.16±5%
0.08	±0.002	0.007	0.007	0.096	700	4	100	5.48±5%

型号	导体类型				线径范围	粘结方式	粘结特性	适用产品
型号	铜 CU	铜包铝 CCAW	高张力合金铜 HTW	超高张力合金铜 SHTW	线径范围	粘结方式	粘结特性	适用产品
SBUE	●	●	●	●	0.018 - 0.045mm	热风/溶剂两用型，起粘温度100℃	易脱圈，粘结强度略小	空心线圈、手表线圈、 IC卡线圈
SBUF	●				0.018 - 0.080mm	热风/溶剂两用型，起粘温度110℃	易脱圈，粘结强度略小	空心线圈、振动马达
QAN-1B	●	●	●	●	0.018 - 0.15mm	醇溶型	粘结强度较大需适当的溶剂	空心线圈、蜂鸣器等
S2UF	●				0.025 - 0.045mm	醇溶型	粘结强度大	空心线圈、蜂鸣器等
SU/V	●				0.025 - 0.10mm	醇溶型	耐绕线烘高温 230℃/200S，265℃/90S	耐高温蜂鸣器
LOCK-Y1	●		●	●	0.030 - 0.15mm	热风型，起粘温度110℃	再软化温度较低	振动马达、电感等各类电子线圈
LOCK-Y3	●	●	●	●	0.030 - 0.15mm	热风型，起粘温度130℃	再软化温度较高	各类电子线圈
SV	●	●	●	●	0.050 - 0.15mm	溶剂粘结成型后再 180℃/30min热固	再软化温度高	大功率扬声器等

可左右滑动查看全部数据

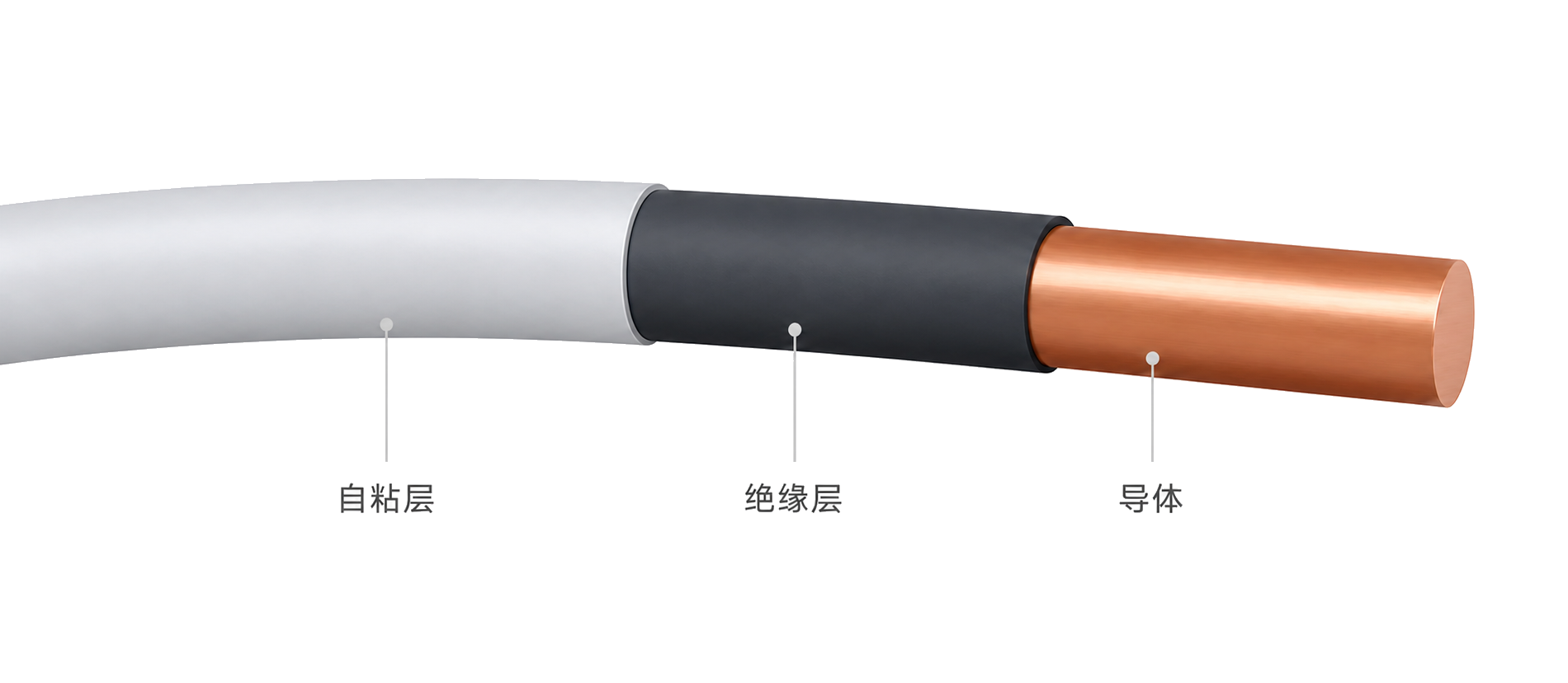

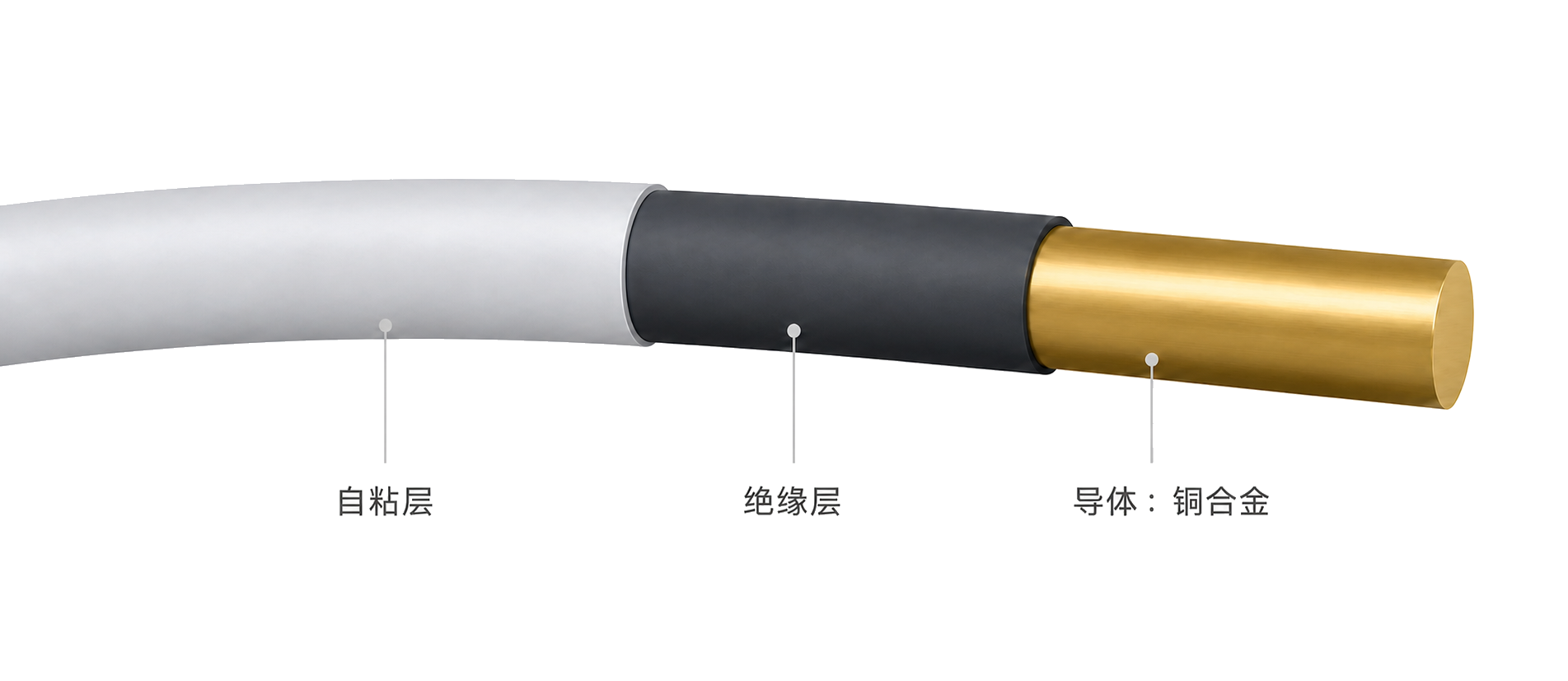

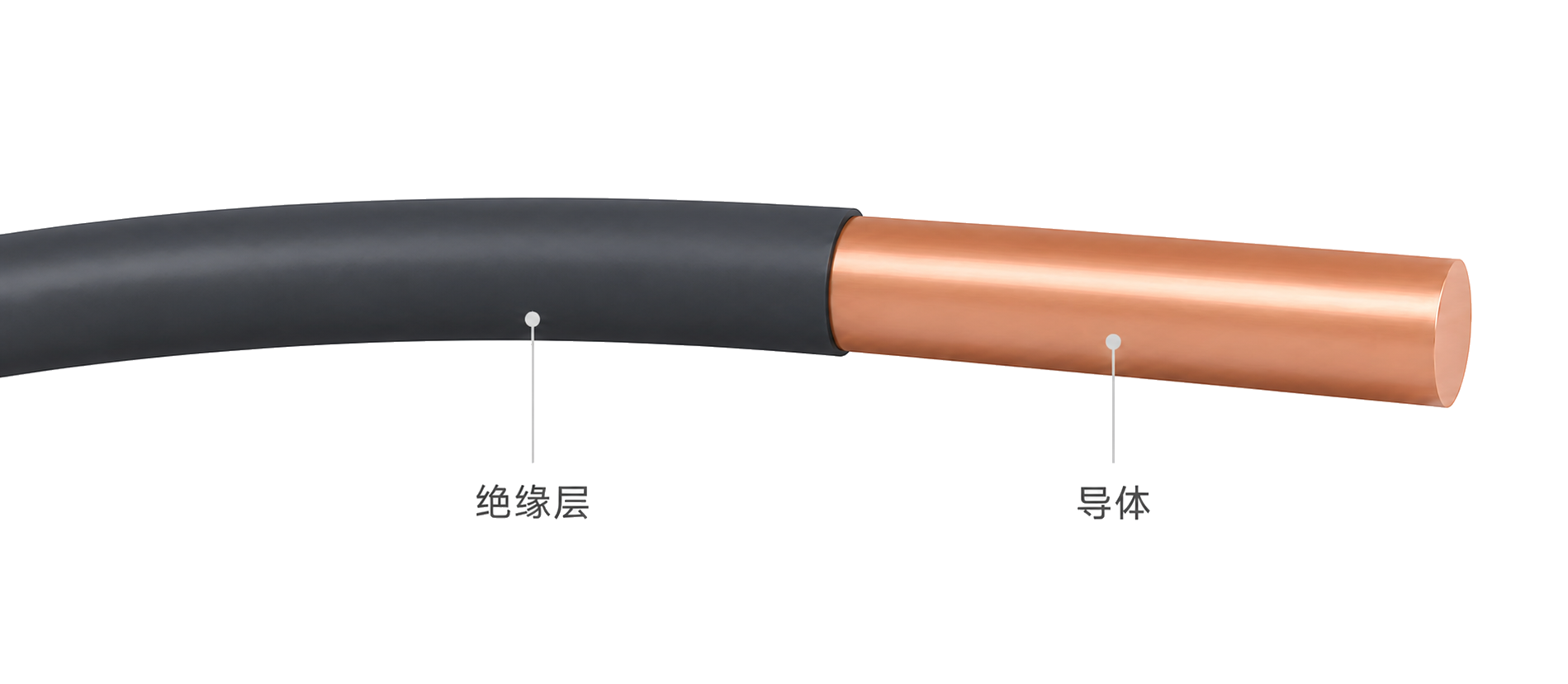

产品构造

01 导体材料

铜材；铜包铝合金材料 UCCAB、HCCAW、TCCA、NCCA、WCCA、GCCA；
铜合金材料 SHTW、THTW、UHTW
02 绝缘漆膜

低温直焊聚氨酯 LSUEW；直焊聚氨酯 UEW（130℃、155℃、180℃）；
聚酯亚胺 EIW（180℃）；聚酰胺酰亚胺 AIW（200℃）
03 自粘漆膜

聚酰胺尼龙（醇溶、热融）；热硬化型树脂（醇溶）SV

自粘漆膜分类

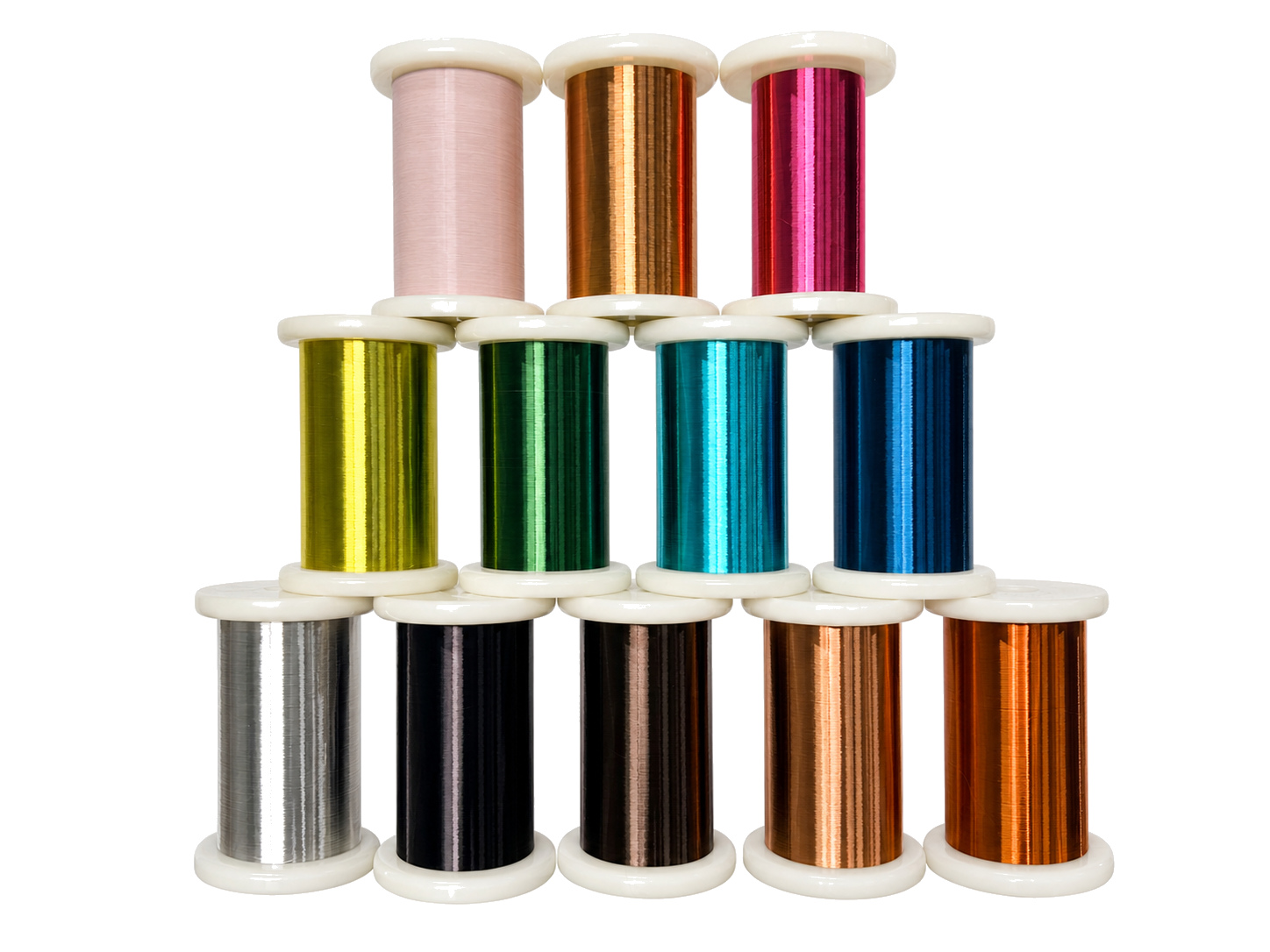

精特提供漆包线定制化解决方案，覆盖线径、涂层厚度、软硬程度及颜色等技术指标的按需配置。全系基材
均可复合自粘涂层，通过定制化工艺方案与全流程质量管控，满足高端精密设备制造的严苛技术标准。

项目	铜	铜包铝			铜合金
型号 [ 截面比 ]	CU	CCA （15%）	HCCA （20%）	TCCA （25%）	SHTW	THTW	UHTW
生产范围 [ mm ]	0.012 - 0.20	0.030 - 0.15	0.030 - 0.15	0.030 - 0.15	0.020 - 0.20	0.017 - 0.20	0.050 - 0.20
比重 [ g/mm³ ]	8.89	3.63	3.94	4.56	8.89	8.89	8.89
导电率 [ %IACS ]	100	64	66	70	92	91	87
抗拉强度 [ N/mm² ]	255	180	200	240	360	370	390

类别	型号	规格范围	温度指数	执行标准	特点和用途
130级聚氨酯漆包线	QA(UEW)	0.015 - 0.10mm	130℃	GB6109.4 JISC3202	● 通用类漆包线 ● 继电器、微电机、小型变压器、磁头
130级聚氨酯漆包线	QA-L(UEW-L)	0.015 - 0.050mm	130℃	GB6109.4 JISC3202	● 焊锡温度低至320℃ ● 手表线圈
155级聚氨酯漆包线	QA(UEW)/155	0.015 - 0.10mm	155℃	GB6109.4 JISC3202	● 软化击穿温度较高 ● 继电器、微电机、小型变压器、磁头、点火线圈
155级聚氨酯漆包线	QACH	0.025 - 0.10mm	130℃	GB6109.4 JISC3202	● 耐高压、高频 ● 点火线圈、彩色回扫变压器高压绕组
180级聚氨酯漆包线	QA(UEW)/180	0.015 - 0.10mm	180℃	GB6109.4 JISC3202	● 软化击穿温度高 ● 继电器、微电机、小型变压器、磁头、点火线圈、止水阀
180级聚酯亚胺漆包线	QZY(EIW)	0.015 - 0.10mm	180℃	GB6109.6 JISC3202	● 热稳定性、附着性好 ● 汽车继电器、四通阀、微电机
200级聚酰亚胺漆包线	QXY(AIW)	0.020 - 0.10mm	200℃	GB6109.11 JISC3202	● 耐热等级高 ● 广泛应用于耐热电子仪器设备

可左右滑动查看全部数据

标称直径（mm）	导体极限偏差（mm）	绝缘层最小厚度（mm）	自粘层最小厚度（mm）	最大外径（mm）	室温最小击穿电压（V）	最小伸长率（%）	最小抗拉强度（g）	直流电阻（Ω/m，20℃）
0.025	±0.001	0.003	0.002	0.036	150	7	14	38.00±10%
0.028	±0.001	0.004	0.004	0.042	170	7	20	30.54±10%
0.03	±0.001	0.004	0.004	0.043	190	8	21	27.14±10%
0.035	±0.001	0.004	0.004	0.049	225	8	29	19.43±10%
0.04	±0.001	0.005	0.004	0.055	250	9	39	14.50±10%
0.045	±0.002	0.006	0.005	0.062	275	9	44	11.50±10%
0.05	±0.002	0.006	0.005	0.068	300	10	55	9.88±10%
0.055	±0.002	0.007	0.006	0.073	325	10	66	7.88±10%
0.06	±0.002	0.007	0.006	0.078	375	12	78	6.60±10%
0.065	±0.002	0.007	0.006	0.084	700	13	93	5.49±10%
0.07	±0.003	0.007	0.007	0.092	700	13	107	4.70±10%
0.08	±0.003	0.007	0.007	0.101	800	14	140	3.70±10%

标称直径（mm）	导体极限偏差（mm）	绝缘层最小厚度（mm）	自粘层最小厚度（mm）	最大外径（mm）	室温最小击穿电压（V）	最小伸长率（%）	最小抗拉强度（g）	直流电阻（Ω/m，20℃）
0.022	±0.001	0.002	0.002	0.03	130	6	12	54.41±5%
0.025	±0.001	0.003	0.002	0.036	150	7	15	38.00±5%
0.03	±0.001	0.003	0.003	0.042	190	8	23	27.14±5%
0.035	±0.001	0.004	0.004	0.049	225	8	31	19.43±5%
0.04	±0.001	0.004	0.004	0.055	250	9	41	14.50±5%
0.045	±0.002	0.005	0.004	0.062	275	9	52	11.50±5%
0.05	±0.002	0.005	0.005	0.068	300	10	61	9.88±5%
0.055	±0.002	0.006	0.005	0.075	325	10	74	7.88±5%
0.06	±0.002	0.006	0.005	0.081	375	12	85	6.60±5%
0.065	±0.002	0.007	0.006	0.088	425	13	103	5.49±5%
0.07	±0.003	0.007	0.006	0.093	425	13	120	4.70±5%
0.075	±0.003	0.007	0.007	0.1	425	14	137	4.15±5%
0.08	±0.003	0.007	0.007	0.105	425	14	157	3.70±5%

标称直径（mm）	导体极限偏差（mm）	绝缘层最小厚度（mm）	自粘层最小厚度（mm）	最大外径（mm）	室温最小击穿电压（V）	最小伸长率（%）	最小抗拉强度（g）	直流电阻（Ω/m，20℃）
0.025	±0.001	0.003	0.002	0.036	150	7	17	38.00±5%
0.03	±0.001	0.003	0.003	0.043	190	7	25	27.14±5%
0.035	±0.001	0.004	0.004	0.049	225	8	35	19.43±5%
0.04	±0.001	0.004	0.004	0.055	250	9	46	14.50±5%
0.045	±0.002	0.005	0.004	0.062	275	9	58	11.50±5%
0.05	±0.002	0.005	0.005	0.068	300	10	68	9.88±5%
0.055	±0.002	0.006	0.005	0.073	325	10	83	7.88±5%
0.06	±0.002	0.006	0.005	0.081	375	12	95	6.60±5%
0.065	±0.002	0.007	0.006	0.085	425	13	115	5.49±5%
0.07	±0.003	0.007	0.006	0.094	425	13	134	4.80±5%
0.073	±0.003	0.007	0.006	0.097	425	14	140	4.50±5%
0.075	±0.003	0.007	0.007	0.1	425	14	148	4.26±5%
0.08	±0.003	0.007	0.007	0.105	425	14	175	3.70±5%

可左右滑动查看全部数据

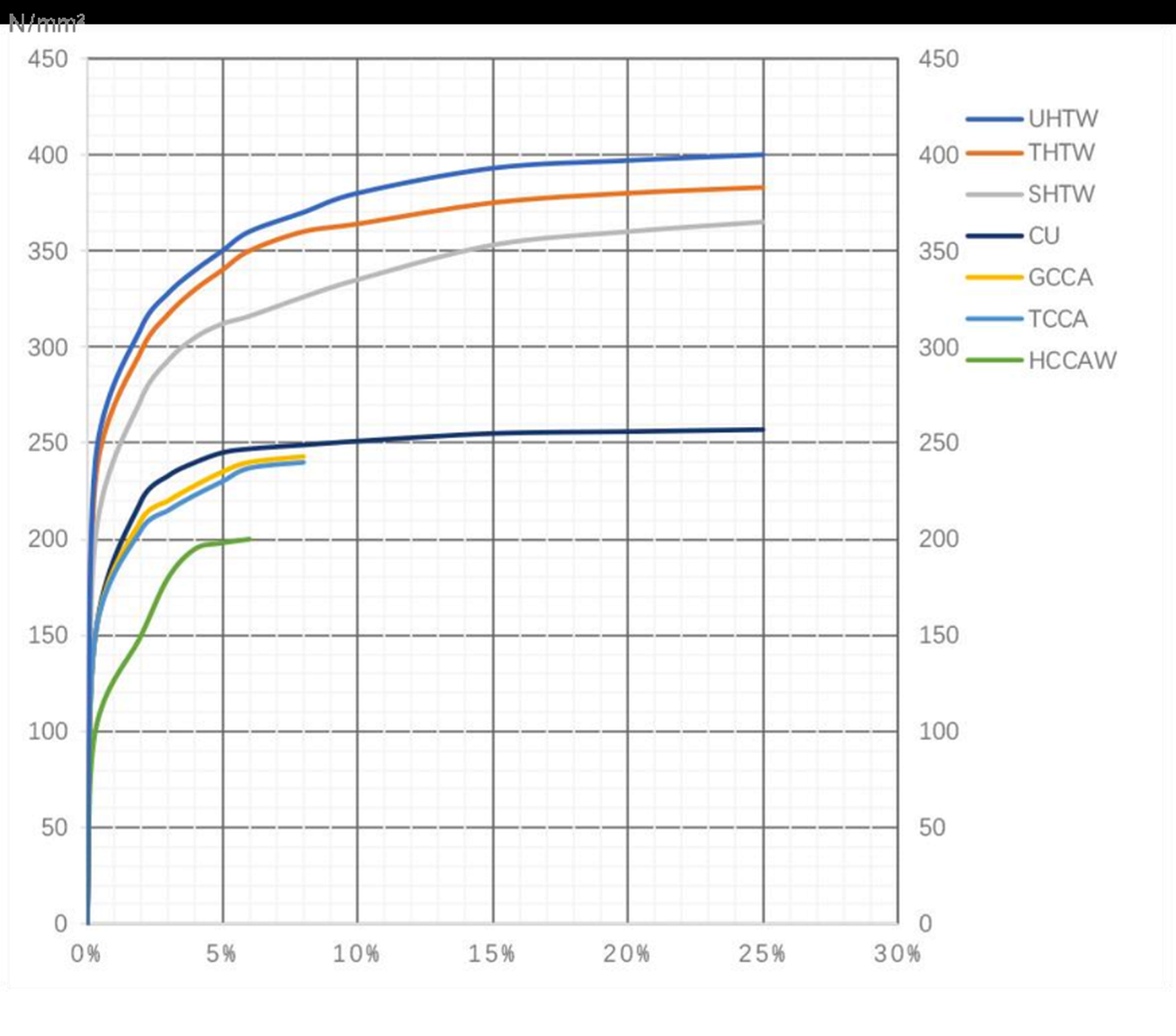

性能曲线

加热温度与粘结强度表 — 漆包线绝缘等级选型应以线圈温升及实际运行环境为技术依据。常规工况下线圈温升80–120°C，
适配130°C至180°C产品；汽车液压系统等高负荷领域，须采用180°C及以上耐高温漆包线。科学
的绝缘等级匹配可有效提升线圈耐久性，延长设备服役周期。

漆包线绝缘等级选型应以线圈温升及实际运行环境为技术依据。常规工况下线圈温升80–120°C，
适配130°C至180°C产品；汽车液压系统等高负荷领域，须采用180°C及以上耐高温漆包线。科学
的绝缘等级匹配可有效提升线圈耐久性，延长设备服役周期。

需要技术选型支持？

我们的技术团队可为您提供规格匹配、样品测试服务

产品咨询

最大线速: 1000m/min
涂漆道数: 20
供漆方式: 精密齿轮泵供漆
张力控制: 全过程自动控制
烘炉温控: 8 区段控制

核心工艺技术

以精密制造，定义品质标准

防氧化退火

高纯氮气密闭保护，隔绝氧气接触，从源头防止材料氧化，确保表面洁净、性能稳定。

精密恒压涂覆

精密齿轮泵供漆配合恒压恒流控制，保障漆膜厚度均匀、涂层一致。

闭环张力稳控

全过程张力闭环控制，实时监测并补偿波动，保障产品尺寸精度。

在线激光测径

在线采集外径数据并实时反馈，实现产品尺寸连续监控。

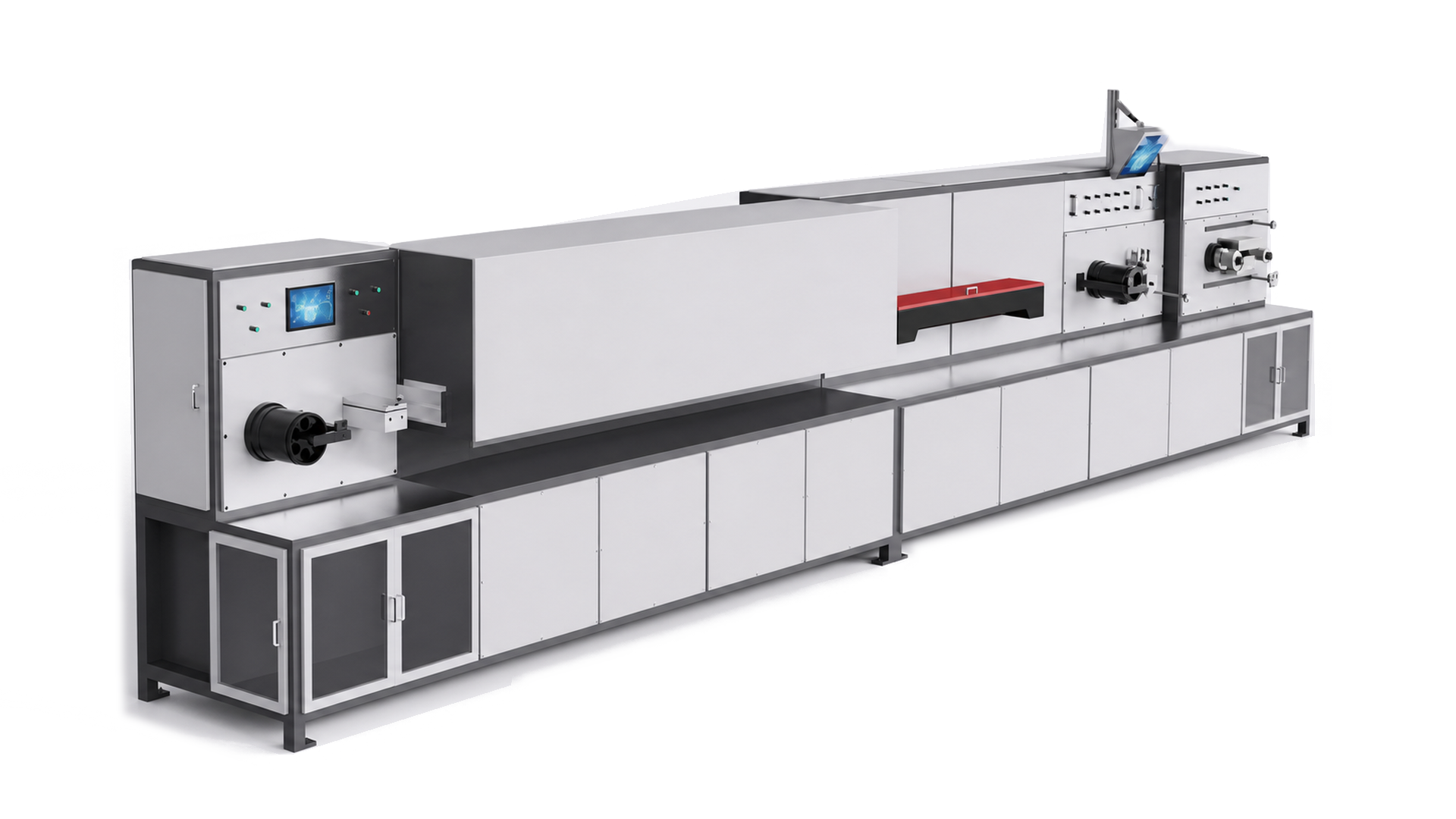

微细特种漆包机高纯度氮气保护退火、精密齿轮泵供漆、全过程张力闭环控制及在线激光测径标注图

技术演进与市场验证

2001

首代设备

自主研发第一代单头计量泵供漆型漆包机，突破超微细线材精密涂漆工艺。

2005

正式市场化

设备投入国内外产线，经长期运行验证，保持低故障率与批次一致性。

3 代 5 种机型

产品矩阵

覆盖 0.015–0.12 mm 线径，适配高张力、铜包铝及自粘型漆包线。

近千台交付

市场验证

服务国内外电子元器件厂商及军工配套单位，形成成熟维保体系。

完整技术参数

项目	参数
型号
生产范围	0.015-0.040mm
最大线速	1000m/min
涂漆道数	20
涂漆方式	毛毡
供漆方式	精密齿轮泵供漆系统
生产头数	1
烘箱个数	1
烘箱长度	2000mm
烘箱类型	推拉式/热风循环
张力控制	全过程张力自动控制
排线速度	3.5 - 10mm /s
退火管温控范围	360-650℃
漆缸温控范围	25-50℃

项目	参数
烘箱温控范围	蒸发区：220～320℃
	烘培区：250～380℃
	固化区：220～320℃
催化燃烧温控范围	300～400℃
穿线方式	吸风枪穿线
换盘方式	吸枪绕线/全自动换盘
收线盘型	双锥型、圆柱形
冷却系统	强制风冷
退火管防氧化保护*	高纯氮气保护
烘炉温控	烘温采用 8 个区段控制
工作电源	50HZ, AC380 PE+N
工作使用功率	约 2 - 3.5kw
整机尺寸	长 X 宽 X 高
整机重量	? t

全生命周期技术服务

精特电工始终坚持以客户为中心，从超微细漆包线生产方案设计、漆包/拉丝/修模人员培训、原辅材料选型、生产工艺与品控体系搭建，提供一站式技术解决方案。

期待与您的合作

在线询价，了解我们的设备如何帮助您提高线材质量
